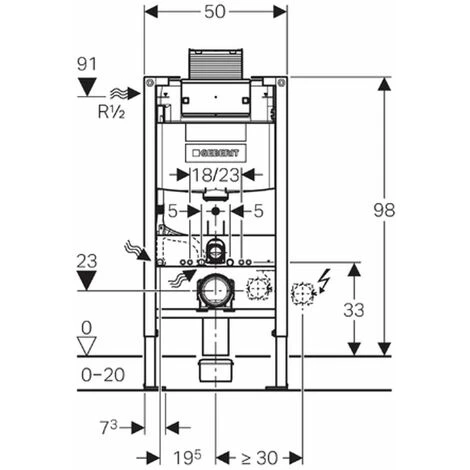

- Longueur50.0 cm
- Largeur50.0 cm
- Hauteur98.0 cm
- Profondeur13.5 cm
- Poids13.84 kg
- MatièresPolyéthylène (PE)
- FormeD’angle
- CouleurBleu
- Réf. ManoManoME4839149
- Garantie2 années
- Réf. fabricant111030001

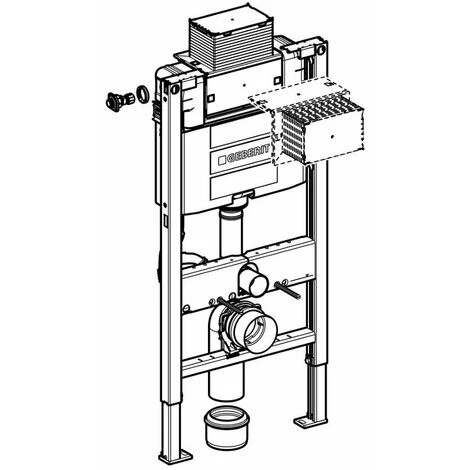

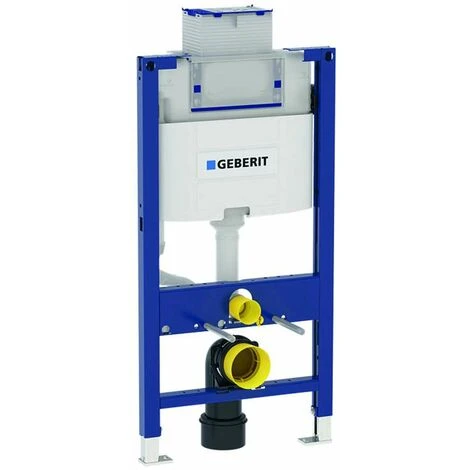

Bâti-support Duofix pour WC suspendu avec réservoir encastré Omega 12 cm
Utilisation
- Pour une hauteur de chape de 0 à 20 cm
- Pour intégration dans un système de paroi de hauteur partielle Duofix en applique d’une cloison maçonnée ou d’une cloison sèche
- Pour intégration dans un système de cloison Duofix sur toute la hauteur du local.
- Pour intégrer dans un système de paroi de hauteur partielle ou totale GIS en applique d’une cloison maçonnée ou sèche
- Pour montage devant cloison maçonnée ou devant cloison sèche
- Pour installation en applique sur une hauteur partielle ou totale de la pièce, devant une cloison en dur ou devant une cloison sèche.
- Pour installation dans des cloisons légères sur toute la hauteur de la pièce

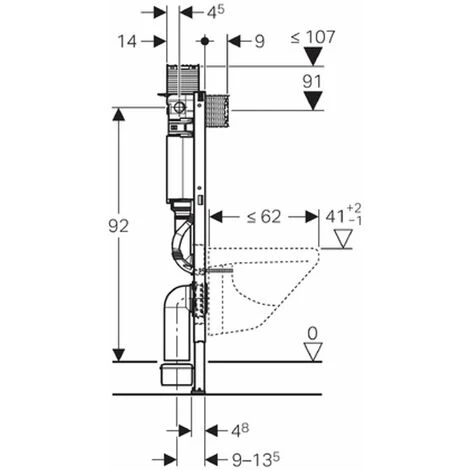

- Pour WC suspendus avec saillie jusqu’à 62 cm
- Pour 2 volumes de chasse
- Non adapté pour le bétonnage
Caractéristiques
- Cadre avec orifices de ø 9 mm pour fixation dans les constructions en bois
- Élément autoporteur
- Châssis avec profilé C 4/4 cm
- Surface du cadre traité avec une peinture en poudre, couleur Geberit bleu
- Supports pouvant être insérés de 5 cm
- Plaque de pieds orientables pour le montage dans les profilés UW50 et UW75
- Châssis préparé pour supports des céramiques de WC avec petite surface d’appui
- Pieds supports galvanisés, réglables de 0 à 20 cm
- Pieds supports antidérapants
- Coude de raccordement à l’évacuation pour montage sans outils à différentes profondeurs, étendue du réglage 45 mm.
- Fixation du coude de chasse avec isolation phonique
- Réservoir à encastrer avec plaque de déclenchement frontale ou sur le haut, isolation contre la condensation
- Réglage de chasse immédiate possible
- Réservoir à encaster pour un montage et des interventions sans outils
- Arrivée d’eau depuis le côté, gauche ou arrière gauche
- Boîtier de réservation pour protéger la trappe de visite contre l’humidité et les saletés
- Boîtier de réservation pour trappe de visite à recouper
- Équipé d’un fourreau isolant pour l’arrivée d’eau à Geberit AquaClean
Informations techniques
- Débit calculé : 0,11 l/s
- Pression minimale quand écoulement : 0,05 MPa
- Pression minimale quand écoulement : 50 kPa
- Amplitude de la pression d’eau : 0,01 à 1,0 MPa
- Amplitude de la pression d’eau : 10 à 1 000 kPa
- Température de fonctionnement maximale de l’eau : 25 °C
- Volume de la chasse réglage en usine : 6 et 3 l
- Grand volume de chasse étendue du réglage : 4,5 / 6 / 7,5 l
- Petit volume de chasse étendue du réglage : 3 à 4 l
Contenu de la livraison
- Arrivée d’eau R 1/2, adaptée pour MeplaFix avec robinet d’angle intégré et volant manuel
- Boîtier de réservation pour protéger la trappe de visite
- 2 bouchons de protection
- Ensemble de raccordement des WC, ø 90 mm
- Coude de chasse pour WC, PE-HD, ø 90 mm
- Manchon, PE-HD, ø 90/110 mm
- 2 tiges filetées M12
- Matériel de fixation
Ne contient pas la plaque de déclenchement.
Kit de montage en applique est à commander séparément.
